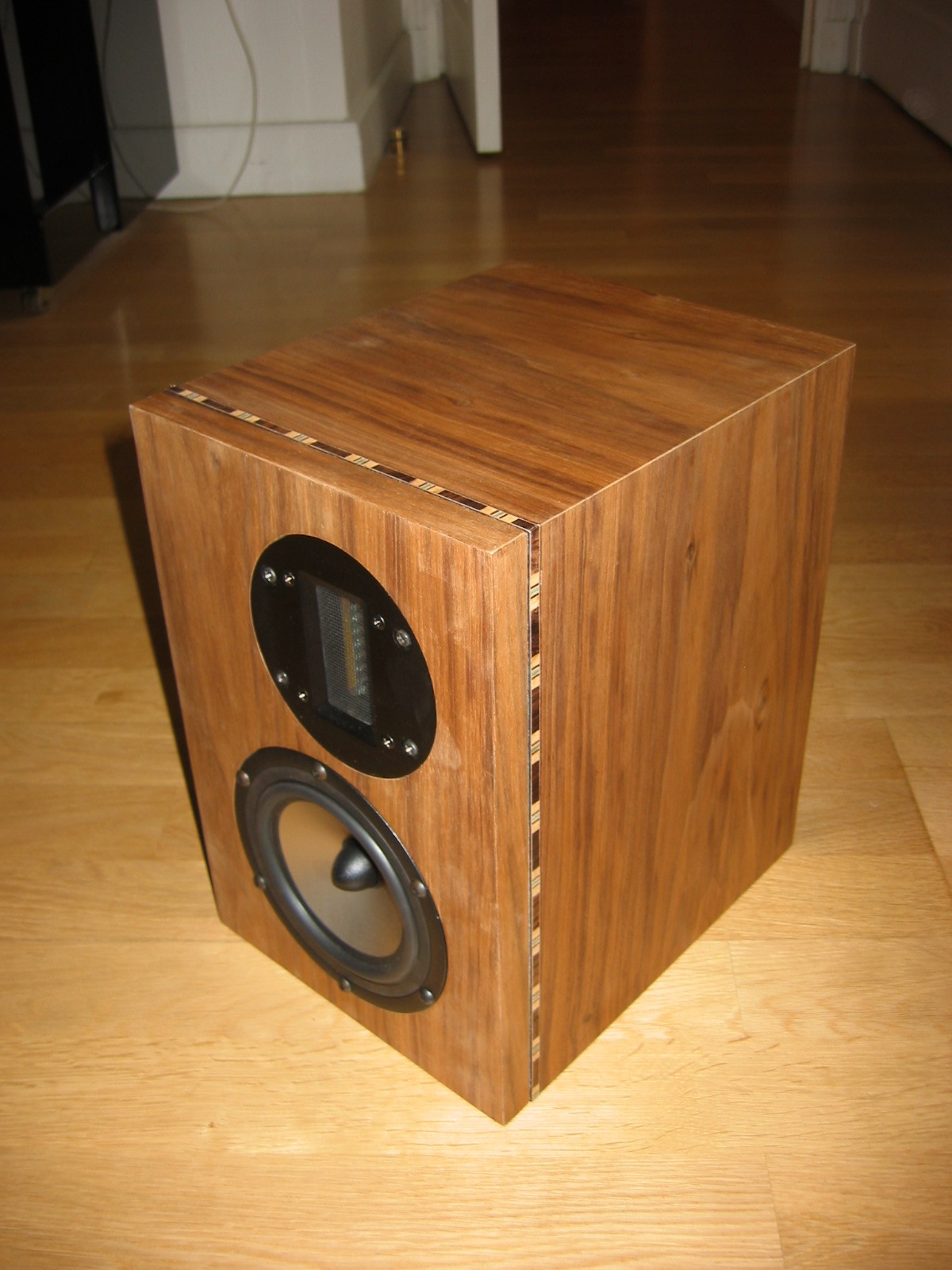

Ces enceintes de type compact ont été conçues pour remplacer les enceintes fournies avec la minichaîne SHARP de mon fils Florent. Ces enceintes ont été réalisées après les L18 et je voulais réaliser des enceintes un peu plus petites, d'ou le choix d'un haut-parleur bass-médium de 15 cm au lieu de 18. L'objectif est d'avoir une enceinte dont la face avant est de la même dimension qu'une page A4 (21 x 29,7 cm).
Comme pour les L18, mon ambition était de concevoir l’enceinte de A à Z, en particulier en étant capable, après avoir réalisé l’ébénisterie, de concevoir les filtres à partir des réponses des deux haut-parleurs et de faire une campagne de mesures complète suivant le protocole décrit par M. Joe d’Appolito dans son ouvrage : Le Haut-parleur: manipulations et Mesures électro-acoustiques, paru aux éditions Publitronic/Elektor, 1998.
Pour les mesures, j’ai utilisé intensivement le logiciel Speaker Workshop, un excellent freeware disponible sur le site : http://www.speakerworkshop.com/.
Ce logiciel permet de réaliser toutes les étapes de la réalisation d’une
enceinte en suivant le protocole de Joe d’Appolito.
Le choix des haut-parleurs a été fait grâce à une longue recherche sur Internet, en butinant les sites de DIY (Do It Yourself). Je recommande les sites suivants :
Humble Homemade Hifi : http://www.humblehomemadehifi.com/
DIY Loudspeaker
Projects: http://www.troelsgravesen.dk/Diy_Loudspeaker_Projects.htm
John’s speaker
projects: http://www.zaphaudio.com
Edgar Audio:
http://members.home.nl/edgar.beers/
Ces sites utilisent beaucoup de haut-parleurs de marques nordiques : Scan-Speak, VIFA, Peerless ou SEAS, d’excellente réputation dans le monde du DIY.
Je me suis donc décidé dans un premier temps pour la configuration suivante :
· Woofer: SEAS L15RLY/P
· Tweeter : Fountek JP3
Le woofer est le petit frère du L18 utilisé dans la réalisation précédente. Il a été utilisé par John Krutke dans sa réalisation Seas L15RLYP/27TFFC.
Le tweeter est un modèle à ruban que l'on trouve aussi sous la marque Aurum Quantus G2Si qui est fréquemment utilisé par Troels Gravesen dont le site est référencé en haut de la page. Il ressemble étrangement au modèle Audio Valve R0.5 disponible chez Haut-Parleur Systèmes (Paris 17ième).
Le JP3 est disponible chez Lautsprechershop (Allemagne) dont le site est : http://www.lautsprechershop.de/

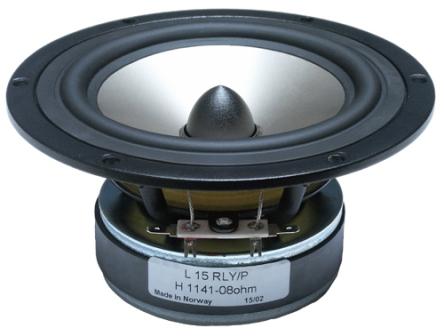

Figure 1 Boomer SEAS L15RLY/P
Ce que SEAS dit sur son site :
« Le L15RLY/P est un haut-parleur de
Le cône aluminium rigide mais léger associé à la suspension en caoutchouc à faible perte ne montre aucun signe de résonance dans la bande 500-1500 Hz et de distorsion associée avec les cônes moins rigides. D’un autre côté, les modes de résonance à haute fréquence doivent être pris en compte durant la conception du filtre.
Le large aimant permet une bonne réponse transitoire et la plaque arrière bombée, en association avec la très longue et légère bobine mobile, concourent à un grand déplacement de la bobine avec une distorsion faible.
Le saladier extrêmement rigide en métal moulé garde les composants critiques parfaitement alignés. Les larges fenêtres dans le saladier, des deux côtés du spider réduisent la réflexion du son, le bruit d’écoulement et la résonance de la cavité à un minimum. »
La fiche du L18RNX/P est
disponible sous format PDF à l’adresse : http://www.seas.no/seas_line/woofers/H1141.pd
Figure 3 Tweeter Fountek JP3
Le tweeter est un modèle à ruban de chez Fountek.
Le JP3 est équipé d'un ruban plié en accordéon avec un rendement élevé de 92dB et une réponse jusqu'à 40 kHz, construit comme le Neo CD 3.0 (Fountek), mais doté d'une façade en aluminium noir. Il est équipé d'un ruban plus léger en aluminium avec un son trés aéré. Ce tweeter doit être protégé des fréquences au dessous de 1000 Hz, et ne peut pas être relié à un système de mesure sans condensateur. En effet le ruban est piloté par un transformateur qui présente une impédance quasi nulle aux basses fréquences et sa puissance max est très limitée à ces fréquences.
- Dimensions: 110 mm de diamètre pour une découpe circulaire de 86 mm;
Figure 4 Réponse du Tweeter Fountek JP3 dans l'enceinte sans filtre
La fiche du JP3 est disponible sur le site Fountek : http://www.fountek.net/index.htm
